蝴蝶刀HD-14参数手册V1.0

产品概述

HD-14是一款适用于近距离复杂场景侦察应用的折叠式四旋翼无人机。无人机采用伞形折叠布局设计，具备良好的便携性；标准配置的无人机搭载可见光侦察载荷和图像回传设备，具有高清图像侦察能力；兼容多种起飞方式（地面、手抛、可扩展冷发射）；支持遥控飞行、自动航线飞行、定点环绕侦察、伴随飞行等多种飞行模式；无人机有350g的载荷能力并预留ZDB安装空间，可执行定点打击任务；支持一控多机模式，可满足单人多无人机接续使用的需求。

技术指标

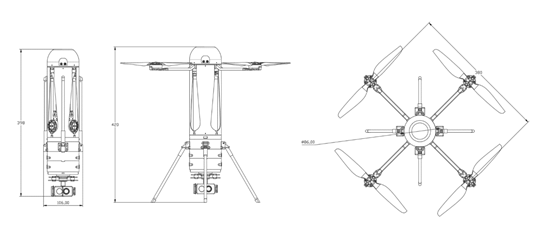

• 展开尺寸：φ380mm×420mm；
• 收纳尺寸：φ106mm×398mm
• 起飞重量：1.5kg；
• 载荷重量：350g；
• 最大巡航速度：45km/h;
• 最大任务半径：3500m；
• 使用高度：500m；
• 续航时间：26min;
• 协同能力：支持加装协同模块，协同模块支持节点数≥16个；
• 具备拓展筒式冷发射能力。

功能特点

• 支持对人员、车辆、建筑等典型目标的识别和跟踪；
• 支持加装协同模块，协同模块支持节点数≥16个；
• 标配光电侦察载荷，具备对地侦察能力；
• 数据黑匣子功能，可对飞行数据进行加密存储；
• 具备一键展开及快速解锁功能；
• 具备快速拆卸功能。

系统配件

HD-14无人机系统配件包括手持操控终端（遥控器）和充电器。其中，手持操控终端集遥控、地图显示、图像显示功能，具备自适应频段特性；充电器具备大电流充电、满电自动断电、异常报警功能。

手持操控终端

• 尺寸：27218394mm；
• 包装尺寸：320230110mm；
• 重量：1034g；
• 频段：2.400 - 2.483GHz;
• 续航时间：6小时；
• 显示屏：7寸；
• 分辨率：1920*1080。

充电器

• 充电电流：5A（两路输出）；
• 尺寸：108x105x76mm；
• 重量：555g。
