蝴蝶刀HD-05参数手册V1.1

产品概述

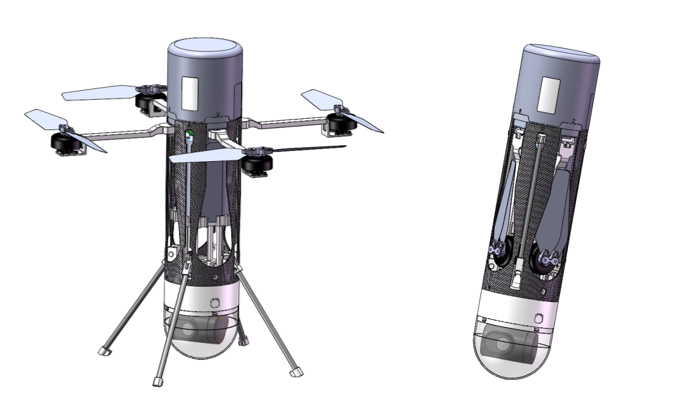

HD-05是一款适用于近距离复杂场景侦察应用的折叠式四旋翼无人机。无人机采用伞形折叠布局设计，具备良好的便携性；标准配置的无人机搭载可见光侦察载荷和图像回传设备，具有高清图像侦察能力；兼容多种起飞方式（地面、手抛、可扩展冷发射）；支持遥控飞行、自动航线飞行、定点环绕侦察、伴随飞行等多种飞行模式；无人机有100 g的载荷能力并预留ZDB安装空间，可执行定点打击任务；支持一控多机模式，可满足单人多无人机接续使用的需求。

技术指标

• 展开尺寸：φ379 mm*264mm；
• 收纳尺寸：φ63.2 mm*258mm；
• 螺旋桨：6寸；
• 空载重量：580g；
• 载荷重量：100g；
• 最大巡航速度：10m/s；
• 最大任务半径：1500m；
• 续航时间：22min；
• 实用升限：300m；
• 工作温度：－20℃ ~ 45℃；
• 镜头视场角：1/2.7sensorEFL=2.4mm；
• 俯仰角度：－90° ~ +10°；
• 横滚角度：－45° ~ +45°；
• 方位角：－90° ~ +90°；
• 像素：200W；
• 图像分辨率：720P。

功能特点

采用伞形折叠布局设计，具备良好的便携性；

标配光电侦察载荷，具备对地侦察能力；

支持遥控飞行、自动航线飞行、定点环绕侦察、伴随飞行等多种飞行模式；

支持实时数据回传及地图融合显示（位置、速度、状态等）；

针对电量、定位状态、通信质量等均有完善的故障保护措施；

数据黑匣子功能，可对飞行数据进行加密存储。

系统配件

HD-05无人机系统配件包括手持操控终端（遥控器）和充电器。其中，手持操控终端集遥控、地图显示、图像显示功能，具备自适应频段特性；充电器具备大电流充电、满电自动断电、异常报警功能。

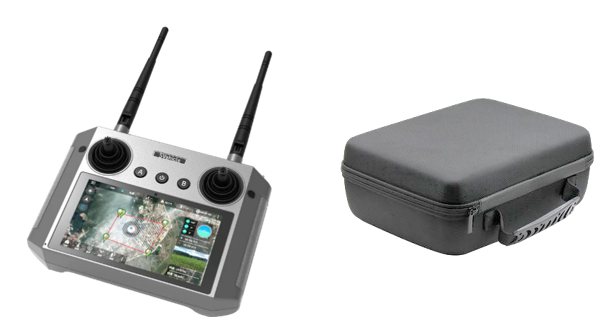

手持操控终端

• 尺寸：19015294mm；
• 包装尺寸：270220105mm；
• 重量：530g；
• 频段：2.400 - 2.483GHz;
• 续航时间：6小时；
• 显示屏：5.5寸；
• 分辨率：1920*1080。

充电器

充电电流：3A（两路输出）；

尺寸：108x105x76mm；

重量：555g。
