空速计模块规格书V1.0

产品概述

空速计采用的压力传感器可提供指定满量程压力范围和温度范围读取压力的数字输出。通过使用板载专用集成电路(ASIC)针对传感器偏移、灵敏度、温度效应和非线性进行了充分校准和温度补偿。经校准的压力输出值会在1kHz左右更新。空速计在-40℃到125℃的温度范围内进行校准。该传感器可在5Vdc的单电源条件下工作。这些传感器测量绝压、差压和表压。绝压型号的传感器具备内部真空参照以及与绝压成比例的输出值。差压型号的传感器允许向感应模片的任意一侧加压。表压型号的传感器以大气压力为参考，提供与大气压力变化成比例的输出值。

供电	5V/100mA
外观尺寸	47.18mmX29mmX16mm
材质	铝合金
重量	25g
工作温度	-40~125℃

1.功能特点

• 通过压力敏感芯片的优选和封装工艺的技术处理，具有长期稳定性；
• 内部诊断功能增强系统的可靠性；
• 提供模拟输出选项；
• 低误差，高精度；
• I2C的14位数字输出，压力输出14位(可定制24位），可以同时监控温度，温度输出11位；
• 数字输出或模拟放大输出提供10%到90%输出或5%到95%输出；
• 在-40~125℃的温度范围内进行精密ASIC调节和温度补偿；
• 符合RoHS标准；
• 压力口特点：直径3.175毫米的倒钩状压力口可以稳固的和2.38毫米内经的压力管牢固连接测试压力；
• 可选用1psi量程（大约可达100米/秒或360公里/小时223 MP/小时）。

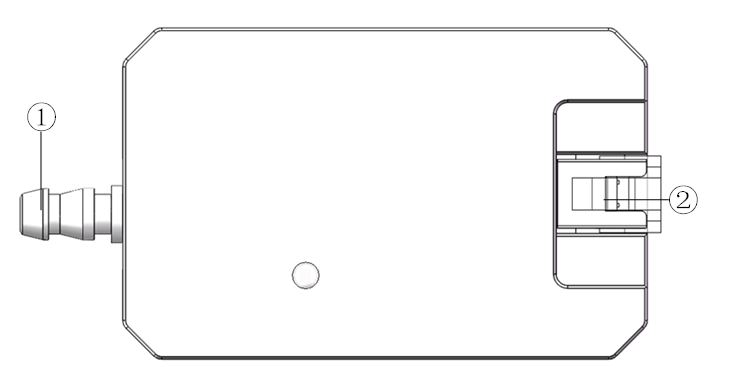

2.空速计模块接口

序号	接口类型	接口数量
1	空速管接口	1
2	PHB2.0母座	1

接口定义：

1：VCC5V

2：SCL

3：SDA

4：GND
