# 数据链M21规格书
M21自组网链路系统支持MESH组网宽带数据传输的模块。该产品基于LTE无线通信标准，采用OFDM关键技术，支持多种带宽分配（1.4MHz、3MHz、5MHz、10MHz、20MHz），扁平化系统架构设计，有效减少系统延时，提高系统传输能力，具备传输距离远、数据吞吐量大、抗干扰性强的特点。
# M21参数
- 尺寸：101.5mmx62mmx18.3mm;
- 供电电压：24V(12-28V)；
- 工作频率：1.4Ghz;
- 传输距离：20km(通视条件),外加功放最高可达100km；
- 发射功率：0.5W-2W；
- 数据带宽：100Mbps（总带宽）；
- 通信延时：30ms（延时随接入组网设备的增多而增加）；
- 节点数：2≤N≤32；
- 通信方式：自组网；
- 传播方式：单播、组播、广播；
- 支持智能路由协议；
- 支持宽带跳频抗干扰；
- 支持IP Mesh；
- 加密方式：ZUC，SNOW3G，AES128；
- 通信抗干扰能力强：支持频段间跳频，不支持不同带宽间的跳频；开关控制；优选跳频；
- 支持高速平台，相对速度最高300km/h；
- 传输速率高：两节点双向灌包支持最大100Mbps；
- 频段范围宽：射频频段：1420-1530MHz；射频频段：566-678MHz；
- 入网/退网快：冷启动，从节点开机入网时延<15s，收到配置控制节点；热启动，从节点开机入网时延<1s（普通一跳节点组网场景）；热启动，从节点单频点开机入网<480ms+160ms*H
- 路由切换快速：两节点一跳单向时延≤10ms

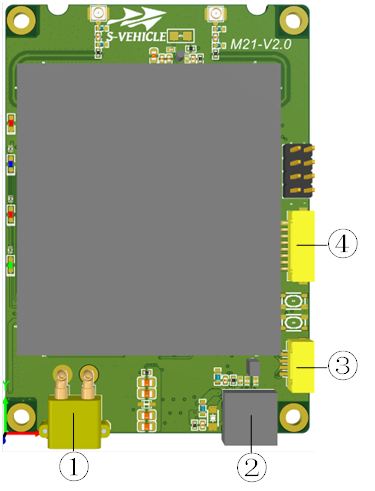

# M21接口
| 序号 | 接口名称 | 接口类型 | 接口定义 | 注释 | 数量 |
|---|---|---|---|---|---|
| ① | 供电接口 | XT-30 | GND VCC | DC12V-28V | 1 |
| ② | Type-C | / | Type-C | 调参设置 | 1 |
| ③ | 网口 | GH1.25-4P | RXN RXP TXN TXP | 数据传输 | 1 |
| ④ | 串口 | GH1.25-8P | GND RX-3V3 TX-3V3 RX-1V8 TX-1V8 AT RESET DOWNLOAD | 数据传输 | 1 |
