攻击固定翼DW-05参数手册V2.1

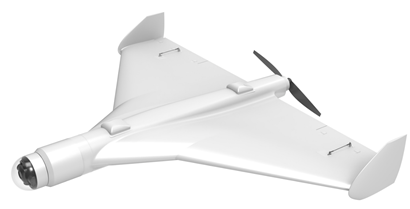

产品概述

DW-05无人机为我公司研制的低成本攻击固定翼无人机，无人机机翼采用发泡工艺，机身采用复合材料成型工艺，重量轻强度高。机身部组件采用模块化设计，可实现快速低成本大批量生产；采用电动力方案，便于使用维护；飞控系统软硬件根据场景深度定制，末端图像制导，具备更高精度和抗干扰能力，可实现固定目标精确打击、移动目标打击、海面目标打击、地方阵地自动目标搜索打击和协同饱突防。

技术指标

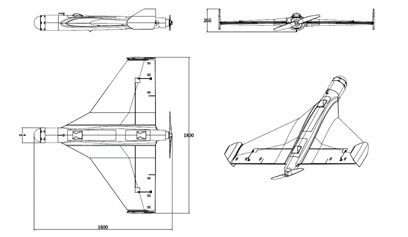

结构参数：

• 翼展：1.8m；
• 机长：1.6m；
• 机高：0.3m；
• 机头直径：0.2m。 重量参数：
• 飞机全重：16.5kg；
• 机体重量：7.5kg；
• 电池重量：4kg；
• 载荷重量：5kg。 飞行参数：
• 起飞方式：弹射起飞；
• 巡航速度：28m/s；
• 最小速度：24m/s；
• 最大平飞速度：40m/s；
• 最小拐弯半径：100m；
• 最大爬升速度：6m/s；
• 最大攻击角：60°；
• 续航时间：120min；
• 使用距离：150km；
• 攻击尾速：≥60m/s；
• 飞行高度：≤3000m。 其他参数：
• 末端下降角：≥30°；
• 导航系统：GNSS/INS 组合导航；
• GNSS类型：BD、GPS、GLONASS、Galileo（支持选择配置）；
• 制导方式：图像制导（可见光）；
• CEP：≤3m；
• 发射方式：弹射；
• 工作温度：－10℃～45℃；
• 驱动方式：电驱动；
• 抗风能力：6级。 引导头参数：
• 轴数：两轴；
• 角度范围：航向角±45°，俯仰角±45°；
• 稳像精度：0.52mrad；
• 焦距：4.8 ~ 48mm；
• 视场角：6 ~ 7.6°；
• 目标检测类型：车辆、人员；
• 最小目标尺寸：36*36像素；
• 抗遮挡时间：≥3s；
• 抗目标变形\遮挡：自动。

功能特点

• 机体采用快拆结构，方便储运；
• 支持便捷航路规划、自动飞行、设定返航、禁飞区等多种飞行功能；
• 导引头低成本、小型化和轻量化；
• 支持针对动力、定位状态、飞行位置、通信状态等的故障监测和故障保护策略；
• 具备主动无线电静默能力，可在设定条件下关闭机上无线电（需使用指定硬件）；
• 具备载荷控制功能，可与任务载荷进行双向（状态确定、控制）数据通信；
• 支持备份返航点设置，特殊任务下无人机返回备份任务点而非起飞点；
• 支持双天线定向，支持外置罗盘；
• 支持网络通信模块（4G/5G）作为备份通信链路，支持飞行数据云端保存（选配功能）；
• 具备完整的飞行数据记录能力，可实现对飞行姿态、飞行速度、飞行位置、传感器状态、飞行模式等飞行数据的记录，提供飞行数据分析工具。

任务功能

• 抗干扰能力：多频点GNSS天线、无线电静默能力；
• 制导方式：图像（可见光）制导，可升级其他制导方式；
• 导引头功能：可识别各类车辆、建筑物、船舶等固定或移动目标；
• 接口预留：独立5V、12V供电，预留RS422、RS232接口（ZDB）
• 地面指控：支持手持端和PC端，攻击航线自主规划。
